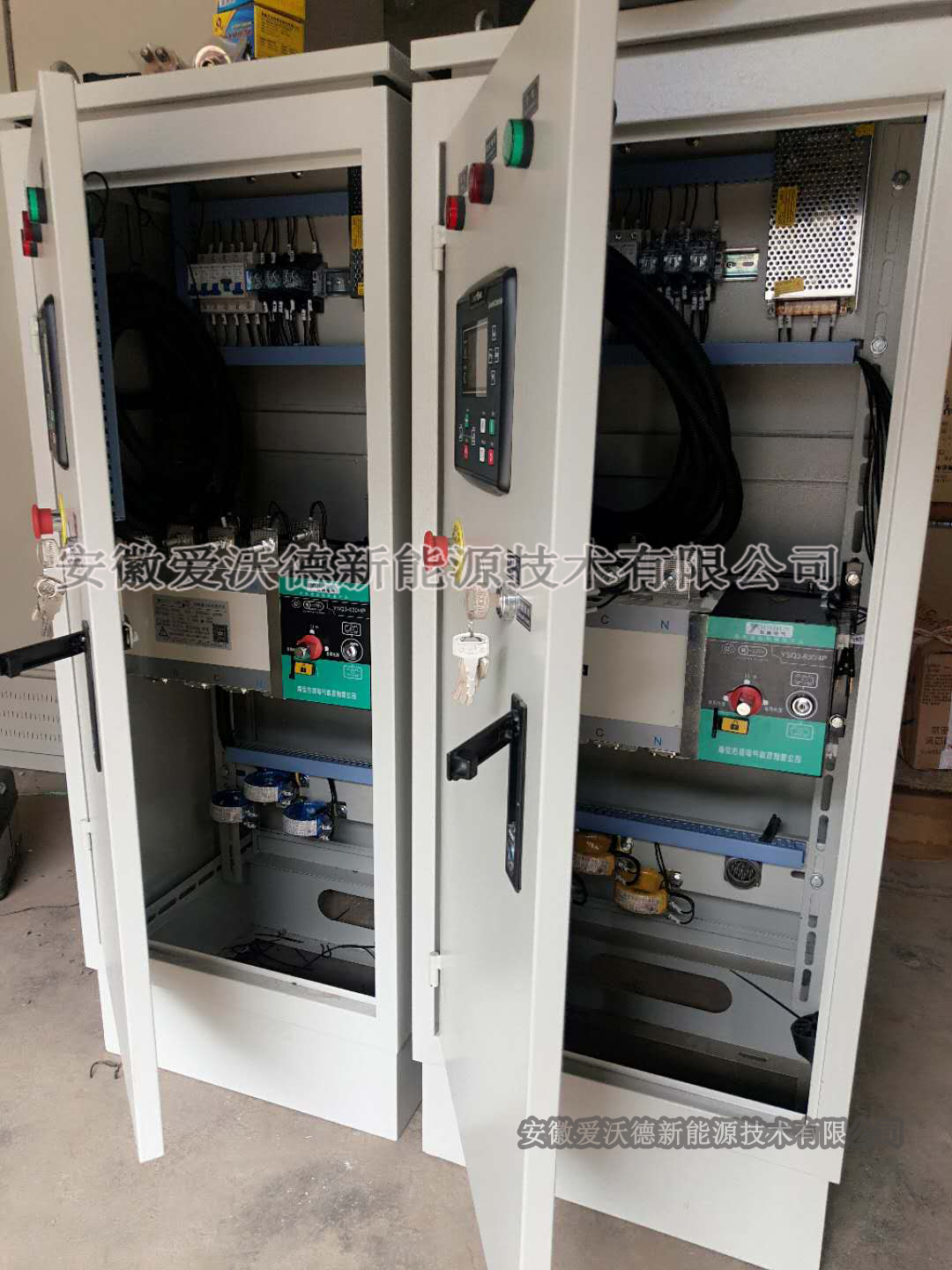

双电源切换柜

 自动切换屏（ATS）

一、全自动转换装置简介：

全自动转换装置适用于10-2000千瓦发电机组与市电之间全自动转换。是银行、医院、电信、机场、电台、宾馆大楼等很重要的应急供电设备。它与柴油发电机组一起作为应急电源，可以在停电后10秒内自动启动发电机组，并自动将照明、电梯、消防等负载切换到发电机组。

本装置采用电先进电子线路控制，操作简单，性能优越。市电停电时，它可以无需人工操作自动起动机组并送电；大大地减少市电停电时恢复供电的时间，市电恢复时自动转供市电。组和主开关。

全自动智能负载切换屏采用电气控制技术设计，切换屏包含了所有市电和发电机组之间相互切换的逻辑功能，切换屏与机组之间只需外连2根信号线，切换屏采用自动切换开关，C型槽钢框架，表面覆层钢板，转换开关用槽钢支出架固定，整屏均用聚酯漆喷涂，使其美观耐用。

二、 自动切换屏（ATS）的特征：

1、采用一体化设计的ATS监控器，（以工业级微处理 器为核心，全面监控市电及发电的电压和频率）；

2、采用四极自动切换开关，带机械互锁和电气互锁；

3、采用屏体经酸洗、磷化处理、表面喷塑；

4、采用寿命长久、性能可靠的LED指示灯；

 三、自动切换屏（ATS）功能：

1. 标准功能

— 自动/停机/手动功能转换开关

— 市电供电按钮及指示灯

— 发电供电按钮及指示灯

— 全套进口继电器控制系统

— 发电正常后延时（0-30秒可调）送电

— 市电恢复延时（0-30秒可调）转换

— 市电缺相等市电故障保护，自动转换发电

— 客户要求的触点信号输出

2.主要配置：

— 转换开关采用4极转换开关

— 开关转换由马达驱动，具有可靠的机械和电气双重联锁，保护安全
